Глубина резкости. Теория, подвластная профессионалам

См. так же статью "Глубина резкости"

Сразу надо сказать, что эта статья расчитана на фотолюбителей, которые не останавливаются на фотографиях из серии "Я там был" или "На память о последней кружке пива". Эта статья для думающих, а значит, в итоге, высокопрофессиональных фотолюбителей, снимающих так, что позавидует любой репортер из газеты.

Эта статья подразумевает наличе у вас настоящего фотоаппарата, например "Смены" или "Зенита". Так же эта статья необходима, если у вас дорогая цифровая зеркалка за 5 тысяч баксов.

Итак, вопрос первый: почему на снимке вверху самые близкие и самые дальние объекты не резкие? В таком случае говорят, что при съемке была маленькая глубина резкости.

Глубина резкости является элементом характеристики объектива. Любую фигуру или группу точек, размером не более 0,1 мм, с расстояния 25-30 см человеческий глаз воспринимает как одну точку, так уж устроен человеческий организм. С учетом этого устанавливают допустимые нерезкости фотографического изображения. Так , например для негативов форматом 24x36 мм (обычная фотопленка) допускается изображение отдельных точек в виде кружков диаметром 0,03-0,05 мм, которые принято называть допустимыми кружками рассеяния.

При съемке разноудаленных объектов с наилучшей резкостью изображается тот объект, на который произведена наводка объектива. Однако, в связи с допустимой нерезкостью, вполне резкими получаются объекты, расположенные несколько дальше и ближе от него, т. е. имеются передняя и задняя границы, между которыми расположено резко изображаемое пространство. Вследствие этого может быть допущена некоторая неточность в наводке объектива на резкость.

Допустимое смещение относительно положения точной фокусировки, при котором изображение остается практически резким, называется глубиной резкости объектива.

Многие фотообъективы имеют на оправе специальную шкалу глубины резкости, с помощью которой определяют границы глубины резко изображаемого пространства. Это симметрично расположенные относительно установочного индекса две шкалы относительных отверстий.

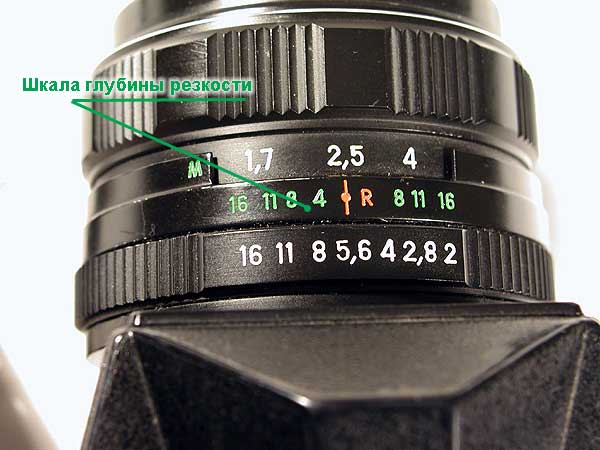

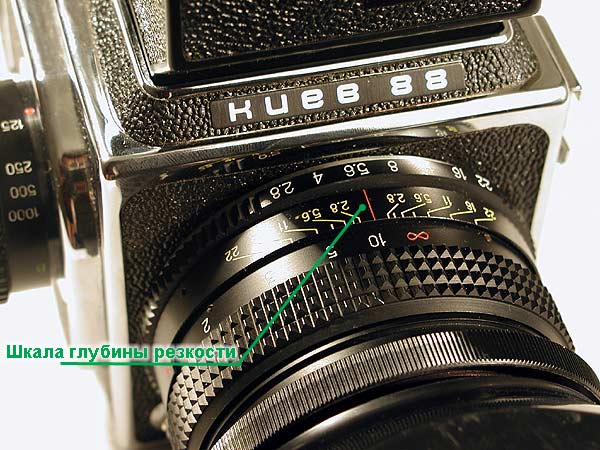

Шкалы объективов фотоаппаратов «Киев 88» и «Зенит E».

Шкала глубины резко изображаемого пространства (РИП) нанесена над шкалой расстояний и может сдвигаться относительно ее, образуя простейшее счетное устройство - калькулятор. Знак Знак «бесконечность» обозначает расстояние, с которого лучи, поступающие от точечного источника света в объектив, можно считать параллельными.

Расстояние до передней границы резко изображаемого пространства при установке объектива на Знак «бесконечность» называется гиперфокальным расстоянием. Или попростку говоря, это - расстояние от фотоаппарата до ближайшего резкого объекта, когда объектив сфокусирован на бесконечность.


Рисунок A. Шкала наводки на резкость. Зеленые цифры - диафрагма, синие расстояние.

Если против индекса установить знак Знак «бесконечность» т. е. навести объектив на бесконечность, практически окажется, что передняя граница резко изображаемого пространства будет значительно ближе, и расстояние до нее будет тем меньше, чем меньше относительное отверстие (больше число диафрагмы).

Закрывая диафрагму, мы получим большую глубину резкости.

На рисунке А можно видеть, что при относительном отверстии, соответствующем диафрагме 2,8 (зеленые числа), передняя граница резкости будет на расстоянии около 8 м от фотоаппарата, а при диафрагме 16 — на расстоянии около 1,5 м.

Получается, что если сфокусировать наш учебный объектив на бесконечность, то

  • при диафрагме 2,8 резким будет участок на расстоянии от 8 метров до бесконечности;
  • при диафрагме 16 от 1.5 м до бесконечности на снимке получится резким.

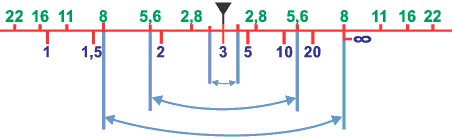

Рисунок B. По шкале глубины РИП можно определить расстояние до передней и задней границ резко изображаемого пространства.

Если объектив наведен на резкость, например, на расстояние 3 м, то по шкале глубины резкости можно определить расстояние до передней и задней границ резко изображаемого пространства для любого значения диафрагм.

На рисунке В:

  • для диафрагмы 2,8 передняя граница будет на расстоянии около 2,5 м, а задняя — на расстоянии 5,5 м;
  • для диафрагмы 5,6 — 1,8 м и 15 м.
  • для диафрагмы 8 — 1,5 и бесконечность.

Снято с диафрагмой 2.8. Резкость наводилась на кончик указки.   Диафрагма 16. Те же условия съемки.



Чтобы получить наибольшую глубину резко изображаемого пространства при съемке с выбранным значением диафрагмы, надо наводить объектив на резкость путем совмещения символа Знак «бесконечность» с числом на шкале глубины резкости, соответствующим заданному значению диафрагмы. См. рисунок C.

Рисунок С. Пример: чтобы получить наибольшую глубину резко изображаемого пространства при съемке с  диафрагмой 8, следует наводить объектив на резкость путем совмещения символа Знак «бесконечность» с числом 8.

Следует так же напомнить, что при одинаковых относительных отверстиях и одинаковых расстояниях до точки, по которой объектив наводится на резкость, но при различных фокусных расстояниях, глубина резко изображаемого пространства будет тем больше, чем короче фокусное расстояние объектива.
